標準氣缸型號規格選型的幾個重要尺寸

標準氣缸是應用最為廣泛之一的氣缸，常用的有亞德客型SC氣缸，SI氣缸，SU氣缸；DNC費斯托FESTO氣缸，SMC型MBB氣缸，國產QGB系列等。

標準氣缸的主要特點和優勢，

1、氣缸缸徑分為32~320mm不等，氣缸行程可達到2000mm。

2、氣缸前后端蓋均有緩沖調節功能，使氣缸活塞運行兩端平穩，無撞擊感。

3、多種氣缸安裝附件可供選擇，靈活多變。

如何進行標準氣缸選型呢？**確認缸徑和行程

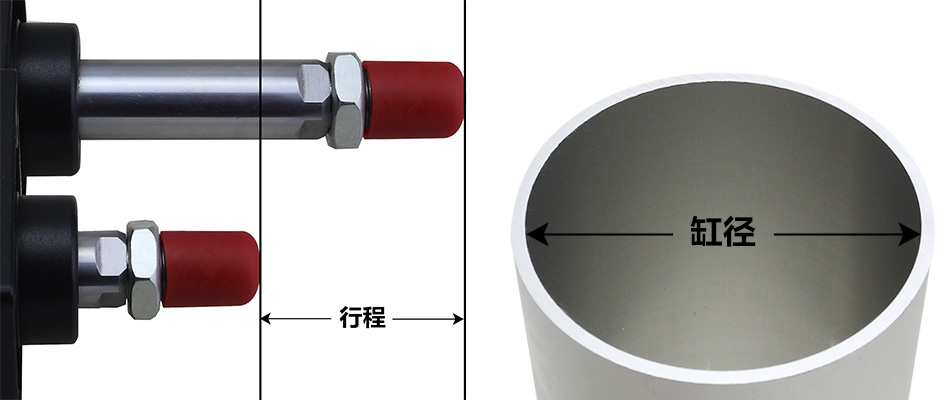

行程就是活塞桿伸出去和縮回來之間的誤差距離，有些人會把氣缸本身外露算行程，這都是錯誤的。缸徑就是缸筒內壁的直徑，一般量外徑也是可以估算內徑的大小，同等氣壓下，缸徑越大出力越大。

國內常用的標準氣缸其功能都是一樣的，主要差別是外形安裝尺寸以及型號；

這是一個標準氣缸的基本外形圖，確認氣缸KB的安裝距離和確認A+行程氣缸總長距離，安裝的附件不通需要確認的尺寸也不一樣。

用法蘭板安裝需要確認的尺寸，前法蘭安裝需要確認：法蘭到活塞桿紅色線的距離和法蘭板BD，BF的安裝孔距。如果是后安裝同理也只要保證法蘭到氣缸頂端的距離， 這個時候氣缸本身的安裝孔距就并不重要了。

用CACB附件安裝確保DE孔的直徑孔和中心點到氣缸活塞頂端的距離，氣缸的本身安裝孔距就無關要緊。

用LB腳坐安裝需要確認AC+行程 安裝孔距的距離。方便支架的安裝，確認支架底部到活塞桿的中間距離和伸縮長度。

TC和TCM中擺附件支架安裝保證TC中間軸到氣缸的頂端的距離

。

標準氣缸的附件是種類最多的，不同的附件能在各種工作環境下保證氣缸的安裝使用，能達到意想不到的效果。
